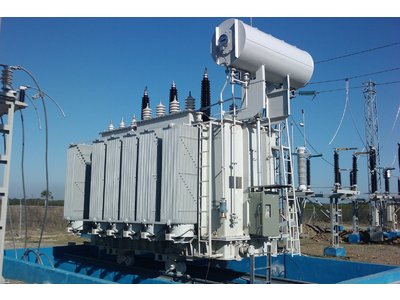

ТДН 10000- 80000/110 У1, УХЛ1
Трансформатор силовой, трехфазный, двухобмоточный, с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±9х1,78% со стороны ВН.
Автоматическое управление осуществляется от автоматического контроллера поставляемого вместе трансформатором.
Общие характеристики
| Общие характеристики | |
|
Диапазон мощности
|
10000, 16000, 25000, 40000, 63000, 80000 кВА |
|
Группа соединения обмоток
|
Ун/Д-11 |
|
Напряжение обмотки ВН
|
115 кВ |
|
Варианты напряжения обмотки НН
|
6,6/ 11кВ |
|
Регулирования напряжения РПН со стороны ВН
|
±9х1,78% |
|
Климатическое исполнения
|
У1, УХЛ1 |
| Условия эксплуатации | |
|
Высота над уровнем моря
|
до 1000 м |
|
Температура для умеренного климата
|
от −45°С до +40°С |
|
Относительная влажность воздуха
|
не более 80% при +25°C |
| Работоспособность | |
|
Гарантийный срок эксплуатации
|
3 года |
|
Полный рабочий ресурс
|
не менее 25 лет |
Трансформаторы силовые двухобмоточные с РПН типа ТДН
Применение трансформатора типа ТДН позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.
